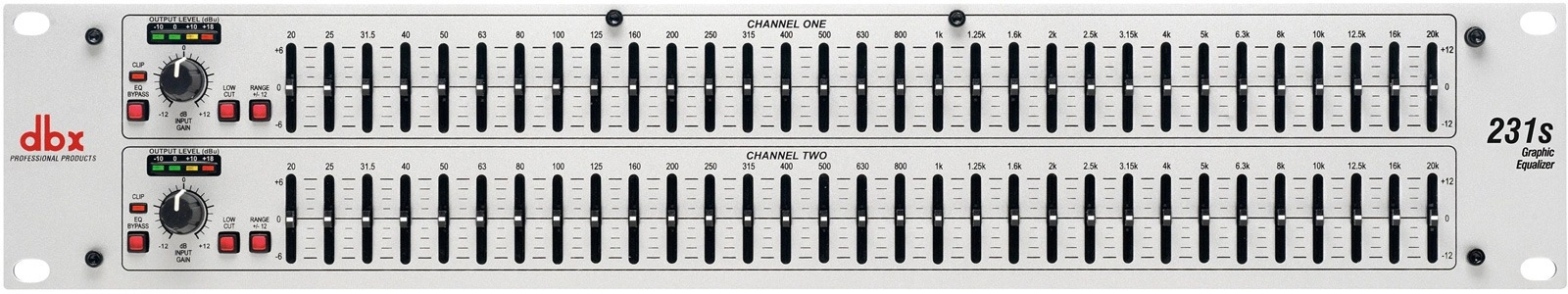

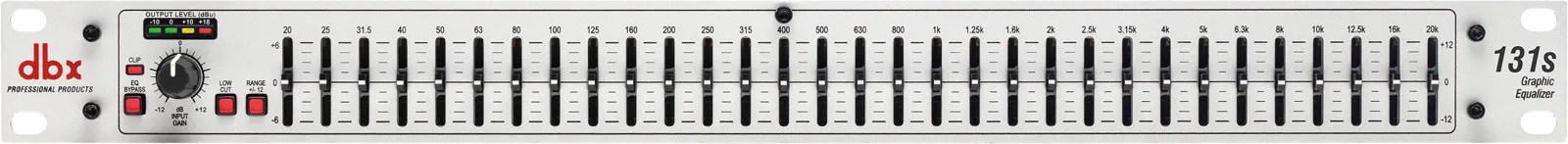

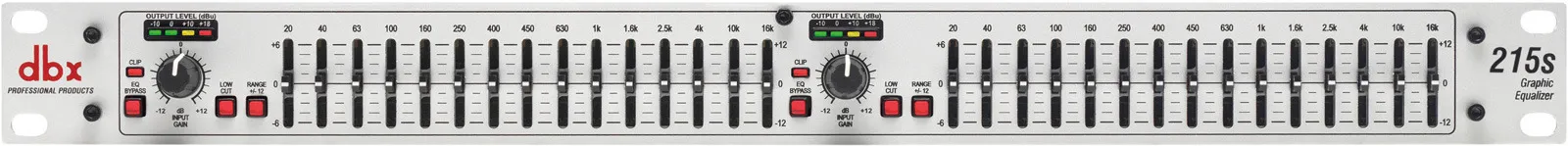

グラフィックイコライザー 231s/215s/131s
- 231sは2ch 31バンド、215sは2ch 15バンド、131sは1ch 31バンド構成。112dBのダイナミックレンジや50kHzにおよぶ周波数特性など、優れた基本性能を実現。
- 20mmストロークのフェーダーを使用し、シャーシ高を抑制。限られたラックスペースに実装可能。
- 各バンドのフィルターはコンスタントQ特性。ブースト/カット範囲は±6dBと±12dBを切り替え。
- ±12dBのゲイン調整機能と、50Hz、12dB/octのハイパスフィルターを各入力に装備。
- 前面パネルのスイッチは自照式で、暗い環境でも確実な操作が可能。

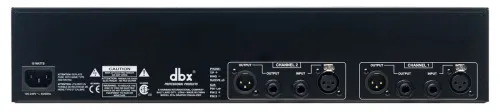

- 入力は電子バランス、出力は疑似バランス※で、XLR、標準フォーン（3P）に対応。
- トロイダルトランスによる電源を内蔵。
※ホット側の出力抵抗と同じ値の抵抗を介して、コールド側をグラウンドに接続しています。
| 231s | 215s | 131s | ||
|---|---|---|---|---|
| チャンネル数 | 2 | 1 | ||
| 音声入力 | 端子 | XLR/標準フォーン（3P） | ||
| 形式 | 電子バランス | |||
| インピーダンス | 40kΩ | |||
| 最大レベル | +21dBu | |||
| 音声出力 | 端子 | XLR/標準フォーン（3P） | ||
| 形式 | 疑似バランス | |||
| インピーダンス | 100Ω | |||
| 最大レベル | +21dBu | |||
| 周波数特性 | 10Hz～50kHz（+0.5/−3dB） | |||
| THD＋N | 0.003% | |||
| ダイナミックレンジ | 112dB | |||
| 電源 | AC100V、50/60Hz | |||
| 消費電力 | 15W | |||
| 寸法（W×H×D） | 483×89×150mm （除突起部） | 483×45×150mm（除突起部） | ||
| 質量 | 2.8kg | 2.2kg | ||
