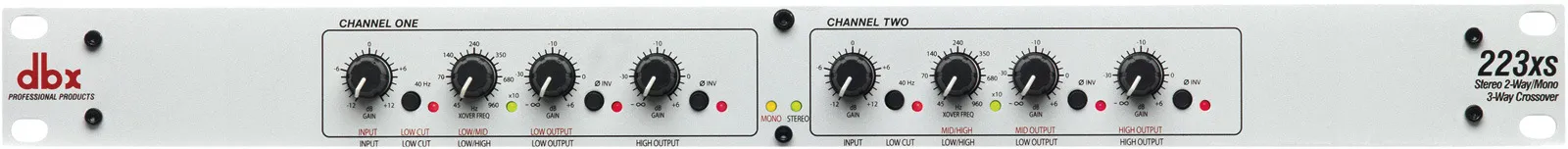

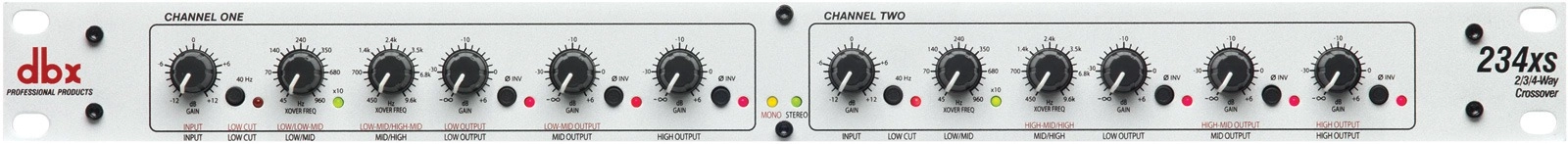

クロスオーバー 234xs/223xs
- シンプルな回路構成と優れた操作性を備えた、アナログ・クロスオーバー。以下の動作モードを選択可能。
234xs ：ステレオ2-Way、ステレオ3-Way、モノラル4-Way
223xs ：ステレオ2-Way、モノラル3-Way - クロスオーバー領域での位相特性に優れた、24dB/oct、リンクウィッツ・ライリー特性のフィルターを使用。
- ステレオ動作時に両チャンネルの低域出力をミックスして、モノラルのサブウーファー信号を出力可能。
- ±12dBのゲイン調整機能と、40Hz、12dB/octのハイパスフィルターを各入力に装備。
- 各出力にレベル調整つまみと位相反転スイッチを搭載。
| 234xs | 223xs | ||
|---|---|---|---|
| 音声入力 | 端子・形式 | XLR、電子バランス | |
| インピーダンス | 50kΩ | ||
| 最大レベル | +21dBu | +22dBu | |
| 音声出力 | 端子・形式 | XLR、電子バランス | |
| インピーダンス | 120Ω | ||
| 最大レベル | +20dBu | ||
| 周波数特性 | 3Hz〜90kHz（+0/−3dB） | ||
| THD＋N | 0.004%（+4dBu、1kHz） | ||
| ダイナミックレンジ | 106dB（ウェイト無し） | ||
| 電源 | AC100V、50/60Hz | ||
| 消費電力 | 15W | ||
| 寸法（W×H×D） | 483×45×150mm（除突起部） | ||
| 質量 | 1.8kg | 1.7kg | |
