デジタル・プロセッシング・エンジン 4REA4
| 入力チャンネル | バス | ソロバス | サンプリングレート |
|---|---|---|---|
| 128 (ステレオは2DSPチャンネル） | 48ミックスバス (AUX/GRP/マトリクス/FXセンドを含む) | 4 | 96kHz,24bit |
1台で4つのエリアの音響マネジメントが可能
- ミックスとルーティングをマネジメントする、デジタル・プロセッシング・エンジン。128入力と48出力バスを4つのエリアに任意に配分。
- 4つのエリアはそれぞれ独立したミキシングエリアになっており、それぞれにステレオマスター、コントロールグループ、エフェクターを搭載。
- 外付けのI/O、コントローラーをオプションで用意。用途や規模に応じた効率的なサウンドシステムを構築可能。
直感的な操作で簡単管理
- MAC/PC上で動作する専用のコントロールソフトウェアを用意。簡単操作で直感的に設定でき、4つのエリア全体の遠隔操作・監視が可能。オフラインで、事前にシステムデザインも可。
- フロントパネルには、TFTディスプレイを備えた8つのマクロキーを装備。現場の状況にいち早く対応できるようにするため、よく使用する機能の即時呼び出しや4つのエリアのいずれかに対して特定の機能の実行を設定可能。
高解像度の音質と圧倒的な処理能力
- ライブサウンドでワールドツアーの世界標準となっているDiGiCoのSD Seriesコンソールと同等の96kHzという高解像度による音質と圧倒的な処理能力を備えており、設備音響に高品質なサウンドを提供。
DiGiCoコンソールとデバイスを共有可能
- リアパネルにDMIカードとSD-Rack Seriesのカードスロットを用意。アナログのI/Oはもちろん、BNCやCAT5接続でのMADI伝送、Dante、オプチカル（HMA、OpticalCon、ST）、Wavesなどの様々なインターフェースが使用可能。
- 接続しているすべてのMADI搭載機器の制御と共有が可能。
- DMI Optocoreカードを使用すれば、最大14台のラックと最大5台のコンソールが接続されたオプチカルリダンダントループ内に4REA4を組み込め、システム内では最大504chのI/Oを共有し、96kHzでのリダンダントも可能。
仕様
- 128入力（ステレオチャンネルは2つのDSPチャンネルを使用）
- 48ミックスバス
- 各エリアの専用ステレオマスター
- 128×48プロセッシングチャネル
- HPF: 12、18または24dB/Oct Butterworthフィルター、または18dB/Oct Besselフィルター
- LPF:12dB/Oct Butterworthフィルター
- 4バンドパラメトリックEQ
- ダイナミクス: ゲート、ダッカー、スローダッカー、マニュアルピークコンプレッサー
- チャンネルごとに2つの挿入ポイント
- 341.32msの入力ディレイ、685.63msの出力ディレイ
- 出力のグラフィックEQ
- 16FXプロセッシング
リバーブ、ステレオタップディレイ、コーラス、ゲート、ピッチシフター、ディエッサー、4バンドダイナミックEQ、3マルチバンドコンプレッサー
- W483×H265×D380mm（突起部含まず）、20.2kg
- 消費電力：90W
フロントパネル
- 静音ファン
- ヘッドホン端子。ボリューム調整ノブ併設。
- TFTディスプレイ付きマクロスイッチ。設定の即時リコールまたは定義された4つの領域の特定の機能の実行を可能にします。
- USBポート
- ステータスインジケーションパネル
- ネットワーク用コネクター
リアパネル
- DMIカードスロット：最大64in/64out@96kHz
DiGiCoのDMIカードを挿入するスロットカード。多種多様なカードから任意に選択。DiGiCoコンソールへ接続（→詳細は「カード」へ） - DMIカードスロット：最大64in/64out@96kHz
DiGiCoのDMIカードを挿入するスロットカード。多種多様なカードから任意に選択。DiGiCoコンソールへ接続（→詳細は「カード」へ） - ネットワーク用コネクター（フロントパネルのネットワーク用コネクターと同じ）
4REA4コントロールハードウェア/ソフトウェア、iPadソフトウェア、サードパーティ用のEthernet IPネットワーク→A CONTROL 1/6/8に接続 - ASTARポート A128128：4REA4オーディオネットワーク（1000Mb/s）
レイヤー2のみ、ギガビットEthernetネットワーク、レイヤー2のネットワークスイッチやメディアコンバーター（光ファイバー）との互換性あり、2または1×リダンダント→ASTARに接続 - A3232ポート 4REA4オーディオネットワーク（100Mb/s）
レイヤー2のみ、高速Ethernetネットワーク、レイヤー2のネットワークスイッチやメディアコンバーター（光ファイバー）との互換性あり、4または2×リダンダント→A164 WALL、A168 STAGEに接続 - ワードクロック in/out

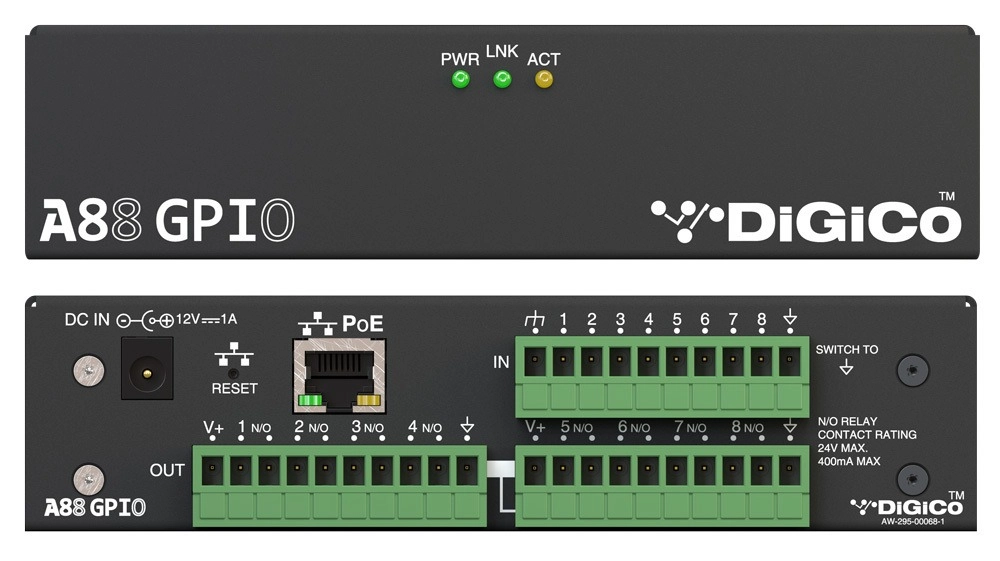

- A88 GPIO
8×リレー入力、8×リレー出力→A88 GPIOに接続
各規格の接続
運用例
バンケットルーム
大規模イベント(大型野外フェスなど）
劇場
-
DMIカード（アナログライン入力）MOD-DMI-ADC
-
DMIカード（アナログライン出力）MOD-DMI-DAC
-
DMIカード（AES I/O）MOD-DMI-AES
-
DMIカード（8chマイクプリ）MOD-DMI-MICPRE
-
DMIカード（MADI、BNC）MOD-DMI-MADI-B
-
DMIカード（オプチカル：OpticalCon）MOD-DMI-OP-NC
-
DMIカード（オプチカル：HMA）MOD-DMI-OPTO
-
DMIカード（オプチカル：ST）
MOD-DMI-OP-ST
-
DMIカード（Dante）MOD-DMI-DANTE
-
DMIカード（Dante：64in/out@48/96kHz）MOD-DMI-DANTE2
-
DMIカード（WAVES SoundGrid）MOD-DMI-WAVES
-
マイク/ライン入力カード（8ch、32bit）MOD-SDR-ADC32B
-
マイク/ライン入力カード（8ch）MOD-SDR-ADC
-
アナログ出力カード（8ch、32bit）MOD-SDR-DAC32B
-
アナログ出力カード（8ch）MOD-SDR-DAC
-
AES/EBU入出力カード（8ch、XLR、サンプルレートコンバーター搭載）MOD-SDR-AES-IO
-
AES/EBU入出力カード（8ch、BNC、サンプルレートコンバーター搭載）MOD-SDR-AES-IO-B
-
AES/EBU入力カード（8ch、XLR）MOD-SDR-AES-I
-
AES/EBU出力力カード（8ch、XLR）MOD-SDR-AES-O
