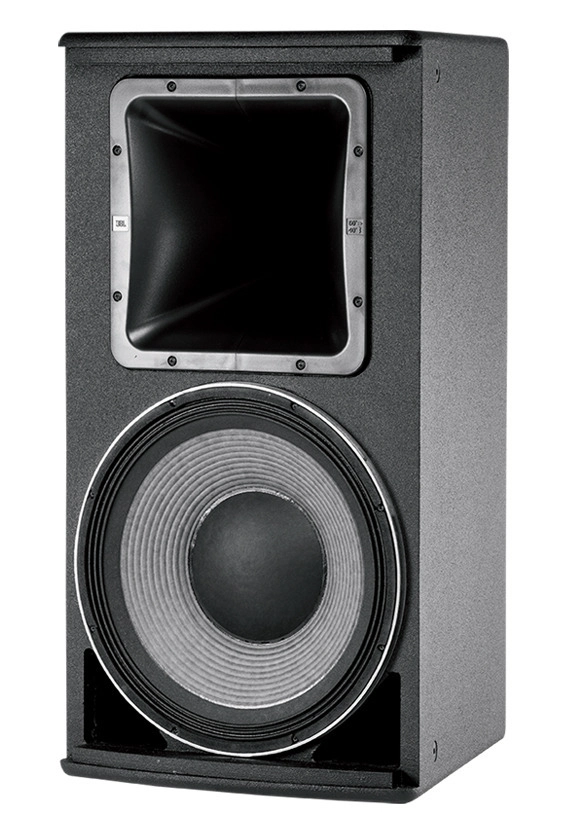

2-Wayフルレンジ・スピーカー AM7215
- 低域ドライバーには、２つのボイスコイルを使用した独自のディファレンシャル・ドライブ方式とネオジム磁石を採用し、大幅な軽量化を実現。
- 極めて均一な音質を出力するPTウェーブ・ガイドを搭載。
- ホーンを90°単位で回転でき、縦置きにも横置きにも対応。
- パッシブ/バイアンプの切り替えが可能。内蔵されたネットワークは、ユニット間の位相の乱れを最小限に抑え、クリアな音質を実現。
| AM7215/64 | AM7215/66 | AM7215/95 | AM7215/26 | ||
|---|---|---|---|---|---|
| 周波数レンジ（－10dB） | 34Hz～20kHz | ||||
| カバレージ角（水平×垂直） | 60°×40° （90°単位で回転可能） | 60°×60° | 90°×50° （90°単位で回転可能） | 120°×60° （90°単位で回転可能） | |
| 許容入力 | パッシブ | 750W（2h）※2、600W（100h）※1 | |||
| バイアンプ※2 | LF：1,000W（2h）、750W（100h） HF：100W（2h） | ||||
| 感度 （1W、1m） | パッシブ | 96dB SPL | |||
| バイアンプ | LF：98dB SPL HF：115dB SPL | LF：98dB SPL HF：114dB SPL | LF：98dB SPL HF：113dB SPL | ||
| 公称 インピーダンス | パッシブ | 8Ω | |||
| バイアンプ | LF：8Ω、HF：8Ω | ||||
| 最大音圧（1m） | パッシブ | 124dB SPL | |||
| バイアンプ | LF：128dB SPL HF：135dB SPL | LF：128dB SPL HF：134dB SPL | LF：128dB SPL HF：133dB SPL | ||
| クロスオーバー周波数 | 1.8kHz | 1.4kHz | 1.2kHz | 1.4kHz | |
| ドライバー構成 | LF：2265H（15インチ（381mm）） HF：2432H（1.5インチ（38mm）） | ||||
| 入力端子 | ねじ止め端子、4Pスピコン | ||||
| 仕上げ／色 | Duraflex／黒、白 | ||||
| 寸法（W×H×D） | 420×781×504mm | ||||
| 質量 | 28kg | ||||
※1 IECピンクノイズ、クレストファクター6dB
※2 AESピンクノイズ、クレストファクター6dB
コネクター・ピンアサイン
| NL4 | パッシブ | バイアンプ |
|---|---|---|
| 1+/1− | Full Range | Low |
| 2+/2− | ― | High |
