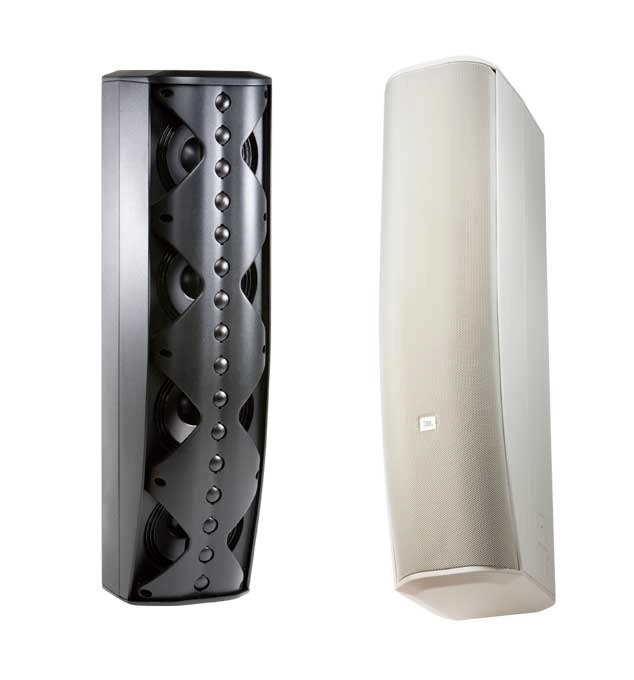

コラムスピーカー CBT 70J-1
- 遠距離も近距離も均一な音圧でカバーするJ字型モデル。ニアにも音を届けるJ字型構造を採用するとともに、各ドライバーを厳密に制御することで、距離による音圧差を抑制。
- 高域用ツイーター×16基と低域用5インチ・ドライバー×4基を同軸上に配置した2-Way構成で、スピーチはもちろん音楽ソースにも対応。最大音圧レベルは125dBを達成。
- 独自のCBT技術によりエリア全域に明瞭なサウンドを出力。スピーチ拡声時の音声の了解度を高めるMusic/Speechスイッチも搭載。
- 垂直指向角を25°（Narrow）または45°（Broad）に設定可能。
- オプションの端子カバーの使用で屋外でも活躍。
- 上下左右に角度調整が可能な壁取付金具が付属。色は黒と白（-WH）を用意。
| 周波数レンジ（−10dB） | 60Hz～20kHz | ||
|---|---|---|---|
| 指向角度（−6dB） | 水平 | 150°（500Hz～8kHz、±20°） | |
| 垂直（スイッチ切替） | Narrow：25°（2～16kHz、±10°） Broad：45°（750Hz～16kHz、±10°） | ||
| 許容入力 ※ | 500Wピンク/2,000Wピーク | ||
| 最大音圧（1m） | Narrow | 125dB SPL（Speechモード、131dBピーク） 120dB SPL（Musicモード、126dBピーク） | |
| Broad | 123dB SPL（Speechモード、129dBピーク） 119dB SPL（Musicモード、125dBピーク） | ||
| ドライバー構成 | LF | 5インチ（127mm）×4 | |
| HF | 1インチ（25mm）×16 | ||
| 感度（2.83V@1m） | Narrow | 98dB SPL（Speechモード、1～8kHz） 93dB SPL（Musicモード、300Hz～18kHz） | |
| Broad | 96dB SPL（Speechモード、1～8kHz） 92dB SPL（Musicモード、300Hz～18kHz） | ||
| 公称インピーダンス | 8Ω | ||
| 入力端子 | ねじ止め端子 | ||
| 仕上げ | ガラス入りABS樹脂、黒または白（-WH） | ||
| 寸法（W×H×D） | 170×694×237mm （除突起部） | ||
| 質量 | 9.5kg | ||
| 付属品 | 壁取付金具 | ||
※IECピンクノイズ、クレストファクター6dB、2時間
CBT 70J-1 + CBT 70JE-1
※セット販売はありません。単体をお求めください。
- CBT 70JE-1付属の連結金具で、CBT 70J-1の上にCBT 70JE-1を連結。
- 壁面への取り付けは、CBT 70J-1付属の金具を使用。
シリーズの特長はこちら＞＞
仕様
| 周波数レンジ（−10dB） | 45Hz～20kHz | |
|---|---|---|
| 許容入力 ※2 | 1,000W（4,000Wピーク） | |
| ドライバー構成 | LF | 5インチ（127mm）×8 |
| HF | 1インチ（25mm）×16 | |
| 公称インピーダンス | 4Ω | |
| 寸法（W×H×D） | 170×1,391×237mm（除突起部） | |
| 質量 | 22kg（含連結金具） | |
※1 CBT 70J-1の上にCBT 70JE-1を連結し並列に接続
※2 2時間、ピンクノイズ：IEC/クレストファクター6dB
