デジタルミキシングコンソール Quantum112
| 入力チャンネル | バス | ソロバス | マトリクス | コントロールグループ* | サンプリング レート |
|---|---|---|---|---|---|
| 80 | 最大24 (AUX/GRPの総計) | 2 （True Solo付き) | 最大12入力×8出力 | 12 | 96/48kHz,32bit |
*選択式(VCA、ムービングフェーダー、ミュートグループ)
軽量コンパクトで機動力を発揮
- 幅44cm、質量14.7kgの軽量・コンパクトなボディ。
- 頑丈で堅牢なPelican™ Air 1637ケースに収納可能。機材の安全を確保しながら、簡易な持ち運びや輸送が可能。
- 車での運搬はもちろん、電車や新幹線、飛行機※での移動が気軽にでき、あらゆる現場に高い機動力を発揮。

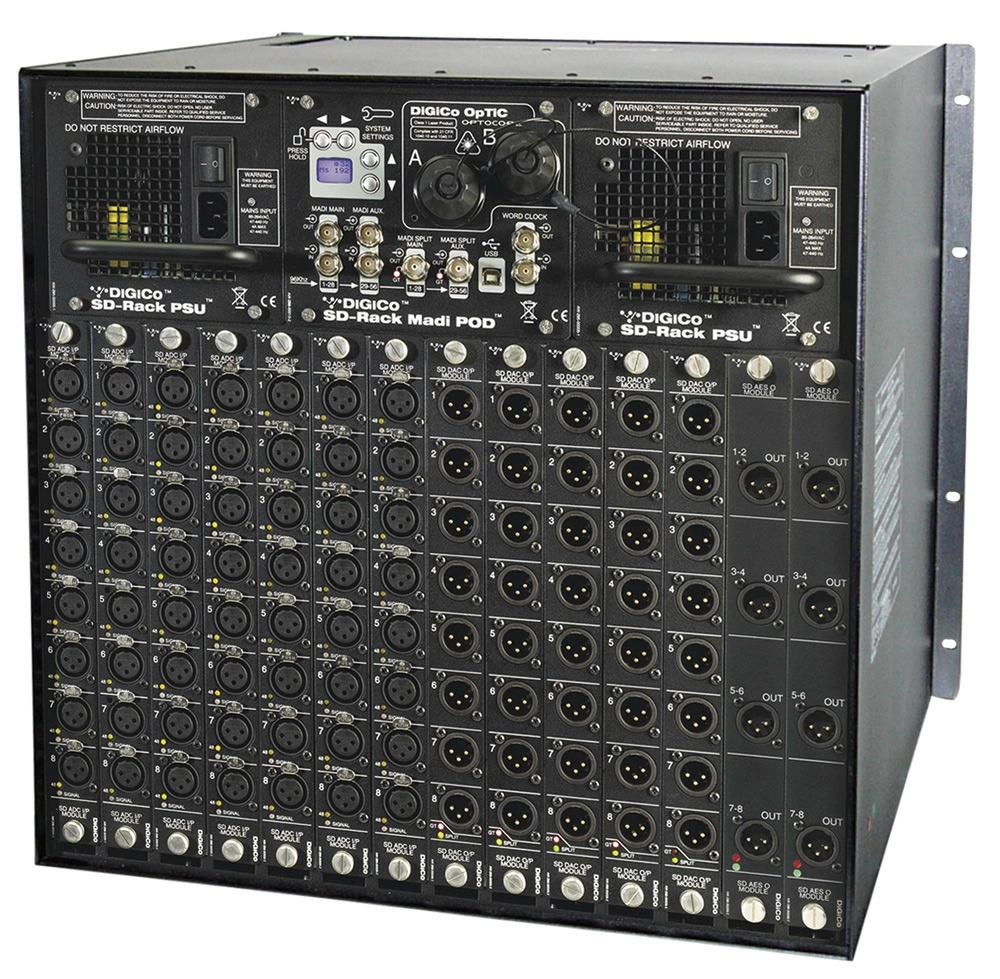

※ケース梱包時の重量は23kgになります。飛行機の預け入れには別途料金がかかる場合がありますので事前にご確認ください。 - Quantumの上位モデルやSDシリーズ、SD-RackなどのI/Oラックと接続して、大きなシステムの中に組み込んだ運用も容易。
卓越した音質と機能
- 上位の Quantum シリーズ同様、最新の第 7世代FPGA エンジンを搭載。
- サンプリングレート96kHz、32bitの高精細な音質を継承。
- 最新モデルの進化として 0.5ms という超低レイテンシーを実現。
- Quantum特有のプロセッシングも活用可能。
- Nodal Processing：24
- True Solo：2
- Mustard Processing：20
- Spice Rack：6モノ(3ステレオペア)
直感的な操作性
- 迅速かつ直感的な操作を可能にするメーターブリッジやソフトクイック選択ボタン、18 個のTFT チャンネルディスプレイを装備。
- 滑らかで精密なコントロールを可能にする 12本の100mm タッチセンシティブフェーダー。
視認性の高いデザイン
- 17 インチ、1000nit の高輝度マルチタッチスクリーンを搭載。
- 各ロータリーエンコーダーの機能を自動識別してカラーコード化するHTL 機能も健在。
多彩な入出力端子
- 16 ×マイク / ライン入力と 8 ×ライン出力。
- 32bit のプリアンプとDAC を採用。
- Dante ポート（Primary、Secondary）
- AES/EBU入出力
- 4 系統の MADI I/O。48kHz では最大 4系統または最大2 系統のリダンダント、96kHz では2 系統のインターフェースとして使用可能。
- UB MADI：最大 32チャンネルの録音および再生に対応。
- 2 × DMI スロット。用途に応じたカードを挿入してシステムを拡張可能。
※各カードはオプション。( 詳細は⇒こちら ) - Optocore（オプション）：
48kHz および96kHz で504 の追加オーディオパスを提供するシングルループが利用可能。コネクタはHMA、OpticalCon、またはSTから選択。 - デュアル電源搭載。リダンダント対応。長時間の運用や重要なステージにも安心して運用可能。
※⑱DMIカードスロットに挿入するDMIカードの詳細はコチラ
※クリックすると拡大します。
| 入出力性能 | フェーダー数 | 12 | |
|---|---|---|---|
| 入力チャンネル | 80ch | ||
| バス | 24(AUX/GRPの総計) | ||
| ソロバス | 2 | ||
| マトリクス | 最大12×8 | ||
| コントロールグループ | 12 | ||
| イコライザー | 32バンドGEQ(±12dB)×12 | ||
| 内蔵エフェクター | 6(+Spice Rack) | ||
| ローカルI/O | マイク/ライン入力 | 16 | |
| ライン出力 | 8 | ||
| AES/EBU入出力※ | 1 | ||
| MADIインターフェース | 2@96kHz、4@48kHz (75ΩBNCコネクター×8 48kHz時のリダンダント機能選択可能) | ||
| Dante I/O | Primary,Secondary装備 リダンダント可能、 64in/64out＠48/96kHz | ||
| 外部ディスプレイポート | Displayport×1 | ||
| 外部同期 | ワードクロック、MIDI、AES/EBU、オプチカル | ||
| USBポート | 背面：USB3.0ポート×2、前面：USB2.0×1 | ||
| GPI | 2 | ||
| GPO | 2 | ||
| ヘッドホン出力 | 標準フォーンジャック×１、ミニジャック×1 | ||
| 音響性能 | サンプリングレート | 96/48kHz | |
| レイテンシー | 0.5ms 代表値(マイク入力→ライン出力、チャンネルプロセッシングなし） | ||
| 内部プロセッシング | 最大40bitフローティングポイント演算 | ||
| AD/DA変換 | 32bit | ||
| 周波数特性 | 20Hz～20kHz(±0.2dB) | ||
| THD+N | 0.002%以下 (1kHz、0dBゲイン、-10dBFS出力、 22Hz～20kHz) | ||
| クロストーク | 100dB以上 @ 10kHz | ||
| 残留ノイズ | -93dBu以下(代表値：20Hz～20kHz) | ||
| マイク等価入力ノイズ | <-127.5dB（EIN,A Weight） | ||
| 最大出力レベル | +22dBu | ||
| 最大入力レベル | +22dBu | ||
| 入力チャンネル/AUX/グループ/マトリクス | デジタルトリム | -20dB to +60dB(アナログ入力アサイン時：-40～+40dB） | |
| ディレイ | 最大1.3秒 | ||
| ローパス/ハイパスフィルター | 20～20kHz、24dB/Oct | ||
| インサート | 2ポイント@ch | ||
| パラメトリックEQ | 4バンド | ||
| ダイナミックEQ | 139ch | ||
| ダイナミクス | コンプレッサー、ゲート、ディエッサー、ダッカー | ||
| ソロバス | ソロバス 1 / ソロバス2 / 両方、オートソロ | ||
| Nodal Processing | 24 | ||
| Mustard Processing | 20 | ||
| DMIスロット | 2 | ||
| UB-MADI (USBオーディオ) | USB TypeB×1、入出力32ch/48kHz動作 | ||
| 電源 | 内部電源×2(AC100V、50/60Hz) | ||
| 消費電力 | アイドル値 | 120W | |
| ピーク時または起動時 | 140W | ||
| 寸法(W×H×D) | 440×324×575mm | ||
| 質量 | 14.7kg (オプションの Peli Caseに入れた総量：23kg) | ||
※コネクター系統数。1コネクター係数あたり、2chの入出力の仕様が可能。
MOD-Q112-HMA
Quantum112用オプチカルアップグレードキット。HMA端子
MOD-Q112-NC
Quantum112用オプチカルアップグレードキット。OpticalCon端子
MOD-Q112-ST
Quantum112用オプチカルアップグレードキット。ST端子
FC-Q112
Quantum112用フライトケース
FC-Q112-PELI
Quantum112用純正ペリカンケース
