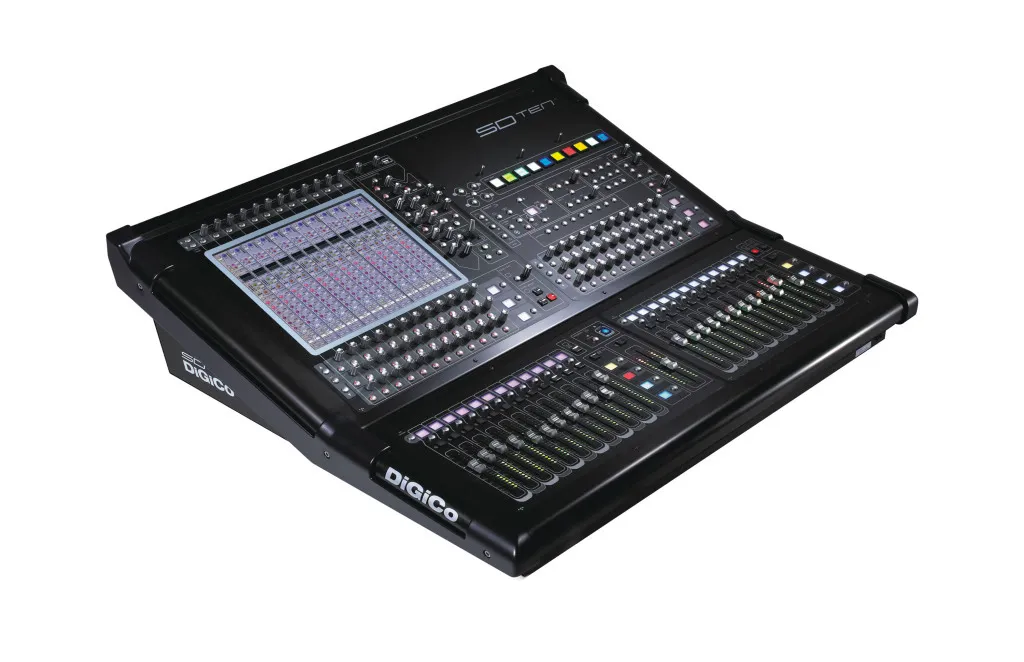

デジタルミキシングコンソール SD10
| 入力チャンネル | バス | ソロバス | マトリクス | コントロール グループ | サンプリング レート |
|---|---|---|---|---|---|
| 144 | 64 (AUX/GRPの総計) | 2 (モノ/ステレオ) | 最大24入力×24出力 | 24 | 96/48kHz, 24bit |
*選択式(VCA、ムービングフェーダー、ミュートグループ)
高解像度の音響処理によるクリアな音質
- “ステルス・デジタルプロセッシング”を採用。高品位な音質とスムーズな操作性を実現。
- サンプリングレート96kHzの高い解像度による原音に忠実で明瞭度の高い音質を実現。
大規模ライブSRも余裕を持って対応可能な入出力系統
- 入出力拡張用のSD-Rackを最大14台、SD10を含むSDシリーズコンソールを最大5 台接続して入出力504chにアクセス可能な大規模システムを96kHzで構築可能。
- 豊富なバス系統を獲得。8バンドPEQ、ディレイ、コンプレッサー、ゲートの他、マスターセクションには24系統の32バンドGEQ、24系統のコントロールグループを備えています。
- ソロバスも2系統あり、モニターコンソールとしても活躍可能。
移動やセッティングが容易な60kgの軽量設計
- SD8とほぼ同じ大きさで、10kg以上の減量に成功。移動やセッティング時の負荷を軽減します。
iPAD用リモートコントロール・アプリケーションソフトウェア「SD APP」を用意
SD Seriesをワイヤレスで制御。ステージや客席などで、実際に音を聞きながら遠隔操作が可能。
(→詳細はこちら）
リダンダントを可能にするエンジンを用意
フラッグシップモデル「SD7」のSD10-RE-1デュアルエンジンと同様の働きをする「SD10-RE」をオプションで用意。リダンダントを可能にし、確実なシステム運用をさらに堅固にします。
OSC（Open Sound Control）
DiGiCoのSDコンソールのサーフェスから、KLANG:technologiesなどOSCプロトコルに対応するデバイスの外部制御が可能。
アップグレードバージョン
劇場や演劇に特化した機能を備えたSD10
■演劇の各シーンに対応したスナップショットを自在に組むことが可能。
※オプションのアップグレードキットが必要です。
放送中継の機能を持ち合わせたSD10
■SD10に5.1chサラウンド、ミックスマイナス、スピーカーセレクトなどのブロードキャスト固有の機能を追加。
※オプションのアップグレードキットが必要です。
SD10T for Theatre
劇場や演劇に特化した機能を備えたSD10
■演劇の各シーンに対応したスナップショットを自在に組むことが可能。
※オプションのアップグレードキットが必要です。
劇場や演劇に特化した機能を備えたSD10
■演劇の各シーンに対応したスナップショットを自在に組むことが可能。
※オプションのアップグレードキットが必要です。
SD10B for Broadcast
放送中継の機能を持ち合わせたSD10
■SD10に5.1chサラウンド、ミックスマイナス、スピーカーセレクトなどのブロードキャスト固有の機能を追加。
※オプションのアップグレードキットが必要です。
別モデル
SD10-24
フェーダー数を減らしてよりコンパクトに
※オプチカルに対応したモデルも用意しています。
■SD10と同じ機能を持たせ、フェーダーを25本に集約。スペースの限られたライブハウスや効果卓にも最適。
■SD10 質量：60kg
■SD10-24 質量：45.2kg
■背面
| 入出力性能 | ||
|---|---|---|
| フェーダー数 | 37 | |
| サブフェーダー数 | － | |
| 入力チャンネル | 144ch | |
| バス | 64ch（AUX/GRPの総計） | |
| ソロバス | 2 | |
| マトリクス | 最大24×24 | |
| コントロールグループ | 選択式（VCA、ムービングフェーダー、ミュートグループ）×24 | |
| イコライザー | 32バンドGEQ（±12dB）×24 | |
| 内蔵エフェクター | ステレオエフェクター×24 | |
| ローカルI/O | マイク/ライン入力 | 8 |
| ライン出力 | 8 | |
| AES/EBU入出力(※2） | 4 | |
| MADIインターフェース | 2（75ΩBNC コネクター×8 リダンダント含む） | |
| オプチカル(Optocore)インターフェース | オプション 1ループ(コネクタ×2) | |
| MIDIインターフェース | In / Out / Thru | |
| 外部ディスプレイポート | VGA DB-15 ミニメス（解像度1024×768）×1 | |
| 外部同期 | ワードクロック、MADI、AES、オプチカル | |
| USB2.0 ポート | 3 | |
| GPI | 通常16系統（32系統まで拡張可能） | |
| GPO | 通常16系統（32系統まで拡張可能） | |
| ヘッドホン出力 | 標準フォーンジャック×1、インピーダンス ： 8～600Ω | |
| ライト端子 | XLR3：1.2～12V×2 | |
| 音響特性 | |
|---|---|
| サンプリングレート | 96/48kHz |
| レイテンシー | 1ms（代表値：チャンネル入力→LRバス→ステージ出力@96kHz） |
| 内部プロセッシング | 最大40bitフローティングポイント演算 |
| AD/DA変換 | 24bit |
| 周波数特性 | 20Hz～20kHz（±0.6dB） |
| THD+N | 0.05％以下（定格ゲイン、10dB入力@1kHz） |
| クロストーク | 90dB以上（40Hz～15kHz） |
| 残留ノイズ | －90dBu以下（代表値 ： 20Hz～20kHz） |
| マイク等価入力ノイズ | －126dB以上 |
| 最大出力レベル | +22dBu（標準仕様） |
| 最大入力レベル | +22dBu（標準仕様） |
| 入力チャンネル/AUX/グループ/マトリクス | |
|---|---|
| アナログゲイン（入力チャンネルのみ） | －20dB～＋60dB |
| デジタルトリム | －40dB～＋40dB |
| ディレイ | 最大1.3秒 |
| ローパス/ハイパスフィルター | 20Hz～20kHz、24dB/oct |
| インサート | 2系統（EQ/ダイナミクスのプリ/ポスト） |
| パラメトリックEQ | 8バンド |
| ダイナミックEQ | 218ch |
| ダイナミクス | コンプレッサー、ゲート、ディエッサー、ダッカー |
| ソロバス | ソロバス1/ソロバス2/両方、オートソロ |
| 最大ラック数/DMIスロット/UB-MADI | |
|---|---|
| 最大ラック数 | 6 |
| DMIスロット | - |
| UB-MADI(サンプリングレート48kHz時) | - |
| 電源、寸法（W×H×D）、質量 | ||
|---|---|---|
| 電源 | 内部電源×2（AC100V、50/60Hz） | |
| 消費電力 | ピーク時 | 300W |
| 起動時 | 300W | |
| 寸法(W×H×D)、質量 | 1398×285×818mm、60kg | |
※1）ブロードキャストバージョン（SD10B）のみの仕様
※2）コネクター系統数。1コネクター系統あたり、2chの入出力の使用が可能。
CORE2以前の仕様はこちら
FC-SD10
SD10用フライトケース
SD10-OPT-HMA
SD10用オプチカルアップグレードキット、HMA端子。
SD10-OPT-NC
SD10用オプチカルアップグレードキット。OpticalCon端子。
SD10-OPT-ST
SD10用オプチカルアップグレードキット。ST端子。
SD10-BUPG
SD10Bブロードキャストモデルへのアップグレードキット。
SD10-TUPG
SD10Tシアターモデルへのアップグレードキット。
FOURIER-SD10
SD10用Dante I/O アップグレードキット。
WAVES-SD10
Waves SoundGridアップグレードキット。
FC-SD10-24
SD10-24用フライトケース。
SD-RR-PSU
リモートPSUラックキット。 ※PSUは付属していません。
PSU-SPX-1-MOD
シングルPSU
SD10-RE
リモートフェーダー付、SD10用リダンダントエンジン。
