Soundweb London プログラマブル・デジタル・プロセッサー
- 16chの音声入出力を装備。入力または出力、アナログまたはデジタルから選択でき、オーダー時に4ch単位で指定可能。エコーキャンセル機能、テレホンハイブリッド機能を追加できる入力カードも用意。
- 高性能DSPチップを搭載し、入力された音源をパワーアンプに出力するまでの様々な信号処理を1台で実行。
- 最大256chを伝送できる音声信号バスBLU linkと強力なDSPを組み合わせて、多チャンネルの信号処理システムを構築可能。

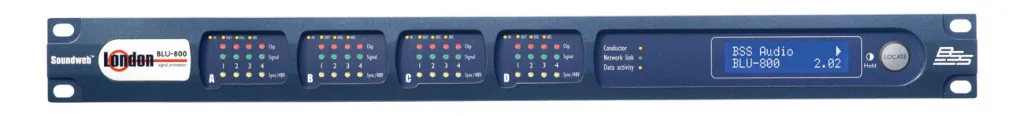

- BLU-800はCobraNetに対応し、32×32ch（48kHz）、16×16ch（96kHz）のデジタル入出力が可能。
- BLU-806はDanteに対応し、64×64ch（48kHz）、32×32ch（96kHz）のデジタル入出力が可能。
| 商品名 | 音声信号バス/ 伝送方式※ | 音声入力 | 音声出力 | DSP 能力 | 備考 | |
|---|---|---|---|---|---|---|

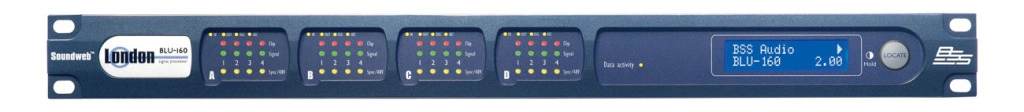

| プログラマブル・ デジタル・プロセッサー | BLU-160 | BLU link （256ch） | 16ch、アナログ またはデジタル （4ch単位で 発注時に指定） | ×2 | エコーキャンセル機能、 テレホンハイブリッド機能を 搭載可能。 | |
| BLU-800 | BLU link （256ch） CobraNet （32×32ch） | |||||
| BLU-806 | BLU link （256ch） Dante （64×64ch） | |||||
※48kHz時。
| BLU-160 | BLU-800 | BLU-806 | ||
|---|---|---|---|---|
| アナログ入力 | チャンネル数 | 最大16ch（カードの構成による）※ | ||
| 端子・形式 | ユーロブロック、電子バランス | |||
| インピーダンス | 3.5kΩ | |||
| 最大入力レベル | +20dBu（0dBゲイン）、+8dBu（12dBゲイン） | |||
| ファンタム電源 | 48V（各チャンネルでON/OFF可能） | |||
| 同相信号除去比 | 75dB以上（@1kHz） | |||
| 等価入力ノイズ | －125dBu以下（150Ω） | |||
| A/Dレイテンシー | 0.25ms（48kHz） | |||
| デジタル入力 | チャンネル数 | 最大16ch（カードの構成による）※ | ||
| 端子・形式 | ユーロブロック、AES/EBUもしくはS/PDIF | |||
| インピーダンス | 110Ω（AES/EBU）、75Ω（S/PDIF） | |||
| サンプリングレート | 48/96kHz | |||
| サンプリングレート変換 | 8～96kHz | |||
| THD+N | －140ｄB以下 | |||
| レイテンシー | 0.06ms（48kHz、SRC OFF）/2.4mS（48kHz、SRC ON） | |||
| アナログ出力 | チャンネル数 | 最大16ch（カードの構成による）※ | ||
| 端子・形式 | ユーロブロック、AES/EBUもしくはS/PDIF | |||
| インピーダンス | 40Ω（バランス）、20Ω（アンバランス） | |||
| 最大出力レベル | +19dBu | |||
| 周波数特性 | 20Hz～20kHz（+0.5dB/－1dB） | |||
| THD | 0.01%以下（20Hz～20kHz、+10dBu） | |||
| ダイナミックレンジ | 108dB（22Hz～22kHz、アンウェイト） | |||
| クロストーク | －75dB以下 | |||
| D/Aレイテンシー | 0.58ms（48kHz） | |||
| デジタル出力 | チャンネル数 | 最大16ch（カードの構成による）※ | ||
| 端子・形式 | ユーロブロック、AES/EBUもしくはS/PDIF | |||
| インピーダンス | 110Ω（AES/EBU）、75Ω（S/PDIF） | |||
| サンプリングレート | 48/96kHz | |||
| サンプリングレート変換 | 8～96kHz | |||
| THD+N | －140ｄB以下 | |||
| レイテンシー | 0.13ms（48kHz、SRC OFF）/2.4mS（48kHz、SRC ON） | |||
| BLU link | バス数 | カスケードバス最大256ch | ||

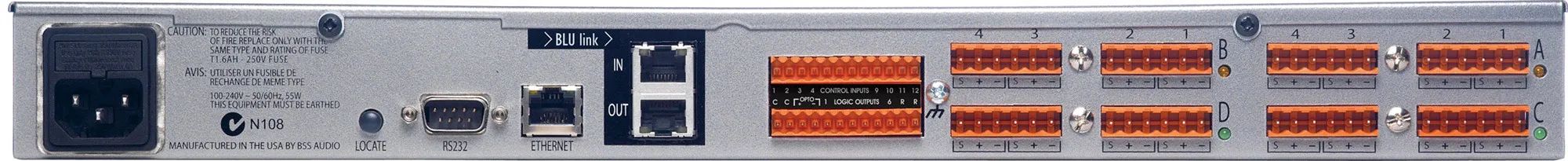

| 端子・形式 | RJ-45×2 | |||
| 最大伝送距離 | 100m（CAT5eケーブル） | |||
| 最大ノード数 | 60 | |||
| パススルーレイテンシー | 0.08ms（48kHz） | |||
| CobraNet | 入力チャンネル数 | ― | 32ch（48kHz）、16ch（96kHz） | ― |
| 出力チャンネル数 | ― | 32ch（48kHz）、16ch（96kHz） | ― | |

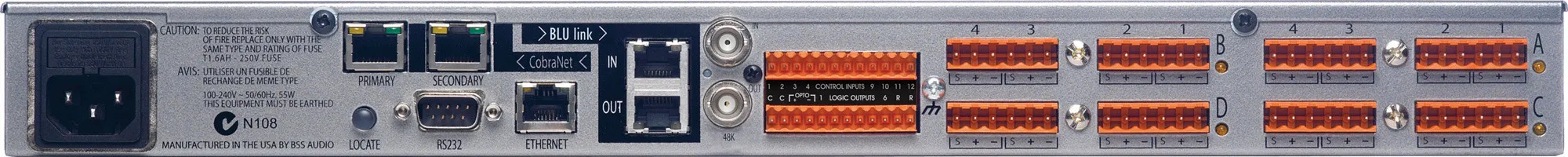

| 端子・形式 | ― | RJ-45×2 （プライマリ/セカンダリ） | ― | |
| Dante | 入力チャンネル数 | ― | ― | 64ch（48kHz）、32ch（96kHz） |
| 出力チャンネル数 | ― | ― | 64ch（48kHz）、32ch（96kHz） | |
| 端子・形式 | ― | ― | RJ-45×2 （プライマリ/セカンダリ） | |
| コントロールポート | 端子数 | 12入力、6出力 | ||
| 電圧（Control Input） | 0～4.5V | |||
| インピーダンス（Control Input） | 4.7kΩ～+5V（2ワイヤーモード）、1MΩ（3ワイヤーモード） | |||
| 電圧（Logic Output） | 0/+5V（アンロード） | |||
| インピーダンス（Logic Output） | 440Ω | |||
| 電流（Logic Output） | 10mAソース、60mAシンク | |||
| 電源 | AC100V、50/60Hz | |||
| 消費電力 | 55W | |||
| 寸法（W×H×D） | 483×44×323mm（除突起部） | |||
| 質量 | 4.1kg | |||
※ 入出力の構成はオーダー時に4chごとで任意に設定可能。その後の仕様変更はオプションです。
